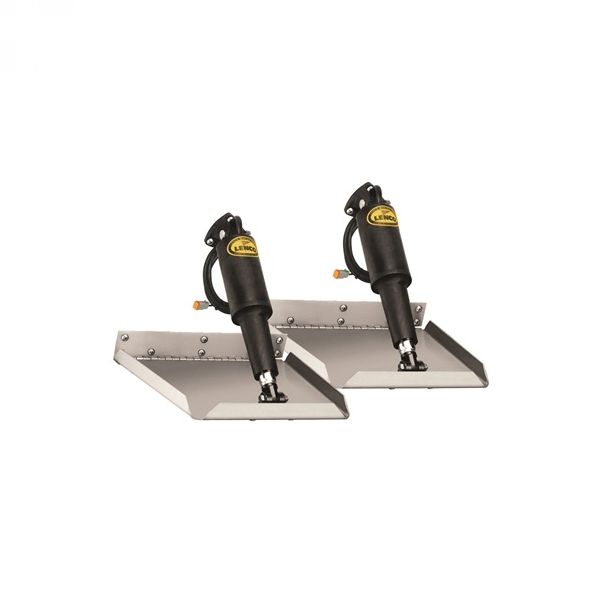

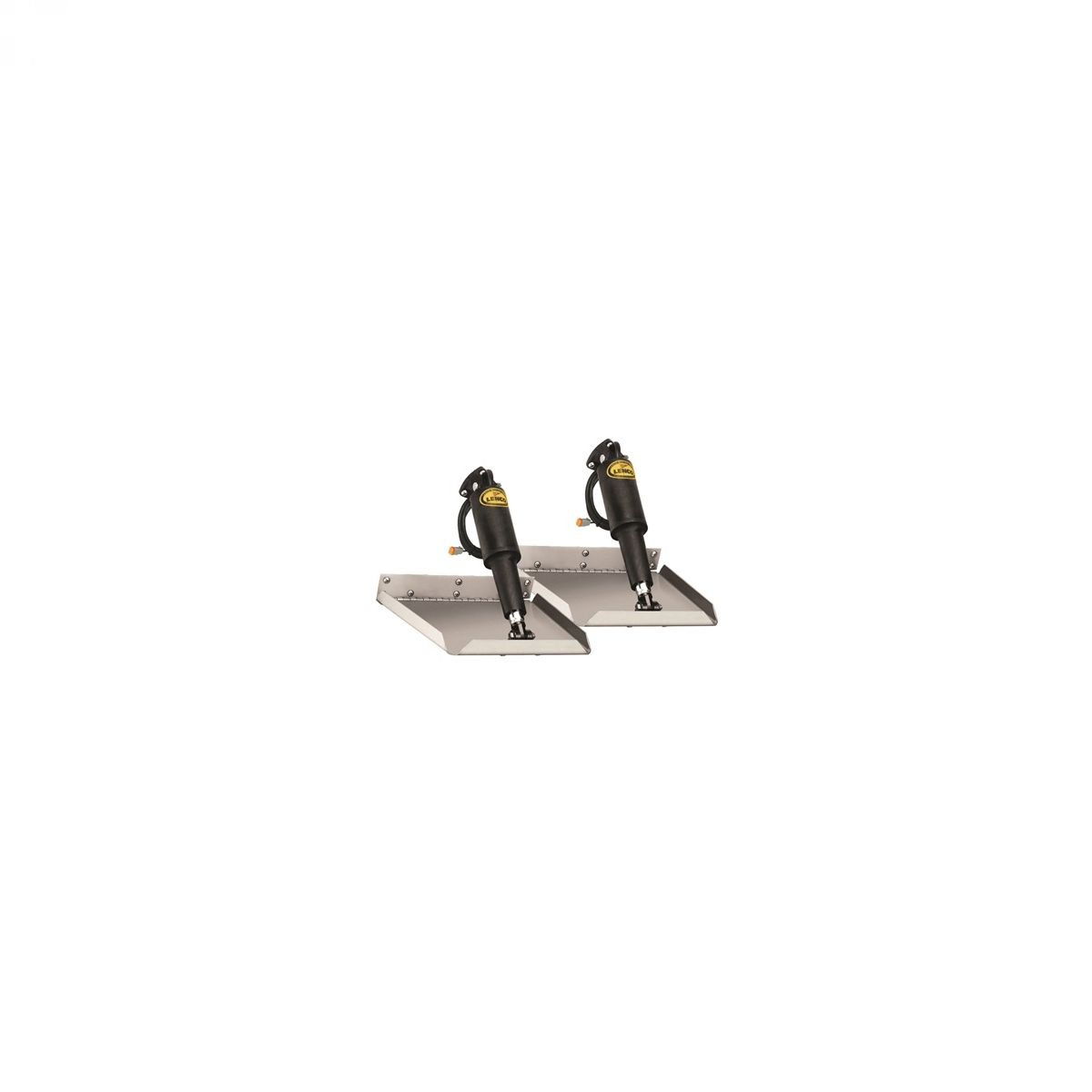

Lenco 15017-101 Standard 12"x18” E (31x46 cm) Trim Tab Kit
Part Nr 15017-101
EDGE model - Svi rubovi su okrenuti prema gore za dodatnu snagu i stil
KIT LENCO ELEKTRIČNIH FLAPSOVSA 12"X18" E (31X46 CM)
- bez prekidača (upravljačke ploče s elektronikom)
- za brod vel. 26 do 36 stopa ( 7,93 - 10,97met )
- Veličina flapsa: 12 x 18 inch (31x 46 cm)
- Minimalna visina krmenog zrcala: 11" (28 cm)
Lenco 15008-101 Standard Trim Tab Kit 12 x 18 inch (31x 46 cm) sadrži
- 2 nehrđajuća flapsa 12gauge(2,8mm)
- 2 akuatora sa 1.8m razvodim kablom s Deutch konektorima
- 2x6m produžni kabel za aktuatore
- 2x set koljena za montažu aktutarora na trup broda i ploču flapsa
- pričvrsni vijci za montažu ( set za montažu)
- upute za montažu i upotrebu
................................................................................................................................
Dizajniran za primjenu na plovilima gdje je poželjna niža visina ugradnje aktuatora. Pokretač se montira na stražnji rub oštrice što mu daje visinu ugradnje od 13,5" (34,29 cm) na noževima duljine 9" (22,9 cm) i visinu ugradnje od 11" (27,94 cm) na noževima duljine 12" (30,5 cm). Svi rubovi su okrenuti prema gore za dodatnu snagu i stil. Duljine čamaca su od 14' (4,3 m) do 36' (11 m). Oštrice su izrađene od laserski rezanog nehrđajućeg čelika 304 debljine 12 (2,7 mm) s rubovima okrenutim prema gore od 1" (2,5 cm) i suženjem od 5 stupnjeva na obje strane u odnosu na stražnji rub, te šarkom promjera 1/8" (3,2 mm) pribadača. Gornji i donji montažni nosači otporni na udare otporni na koroziju s mehaničkom brtvom za kabelske uvodnice.
D" X Š": 12" X 18"
Duljina broda: 26' - 36' (7,93m - 10,97m)
Visina šarke: 2" (5,1 cm)
Minimalna visina krmenog zrcala: 11" (28 cm)
(2) Oštrice standardne obrade od nehrđajućeg čelika kalibra 12
(2) 15054-001 aktuatori s 6' (1,8 m) vodovima i Deutsch priključcima
(2) 15054-001 aktuatori s 6' (1,8 m) vodovima i Deutsch priključcima
(2) 30133-103 produžni kabelski svežanj aktuatora - duljina 20’ (6,1 m)
(2) 15085-001 gornji montažni nosači s brtvom brtve
(2) 50014-001 donji montažni nosači
Vlasnički/instalacijski priručnik Lenco
12-voltni
................................................................................................................................
"Trim tab"-ovi čine ključnu razliku u načinu na koji se Vaš brod ponaša tijekom plovidbe Lenco "trim tab"-ovi omogućuju da Vaše plovilo plovi sigurnije, glađe i brže. Lencov dizajn "beskrajnog vijka" je pouzdaniji tri puta snažniji i odlikuje ga trenutačni odziv, što ga čini jednostavnim za korištenjem uspoređujući ga sa tipičnim hidrauličnim verzijama. Dodatno veseli rad bez ulja što pokazuje našu brigu za okoliš.
• Sve je u potpunosti podesivo, ne zahtjeva održavanje i doživotno su zabrtvljeni
• Samoblokirajući "beskrajni vijak" neće
proklizati u radu
• Laserski rezana lopatica debljine 2,6 mm
od nehrđajućeg čelika
• Lopatica od nehrđajućeg čelika
• Otporno na udarce i koroziju
• Laka i jednostavna ugradnja
• Dostupan u svim veličinama i za sva plovila sa 12 ili 24 voltnim napajanjem
................................................................................................................................
Lenco 15017-101 Standard 12"x18” E (31x46 cm) Trim Tab Kit
Part Nr 15017-101
Designed for boat applications where a lower actuator mounting height is desirable. The actuator mounts at the trailing edge of the blade giving it a 13.5" (34.29 cm) mounting height on 9" (22.9 cm) long blades & 11" (27.94 cm) mounting height on 12" (30.5 cm) long blades. All edges are turned up for added strength and style. Boat lengths are from 14' (4.3 m) to 36' (11 m). Blades are constructed of 12-gauge (2.7 mm) laser cut 304 stainless steel with 1" (2.5 cm) turned up edges and a 5 degree taper on both sides to the trailing edge, & 1/8" (3.2 mm) diameter hinge pin. Upper and lower high impact corrosion proof mounting brackets with a mechanical cable gland seal.
L" X W": 12" X 18"
Boat Length: 26’ - 36’ (7.93m – 10.97m)
Hinge Height: 2" (5.1 cm)
Min Transom Height: 13.5" (34.3 cm)
(2) 12-gauge stainless steel standard finish blades
(2) 15054-001 actuators with 6' (1.8 m) leads and Deutsch connectors
(2) 15054-001 actuators with 6' (1.8 m) leads and Deutsch connectors
(2) 30133-103 actuator extension wiring harnesses - 20’ (6.1 m) length
(2) 15085-001 upper mounting brackets with gland seal
(2) 50014-001 lower mounting brackets
Lenco owner’s/installation manual
12-volt
