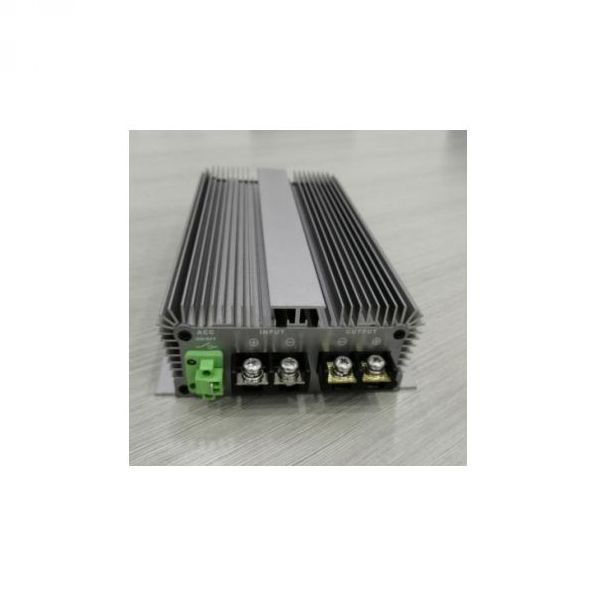

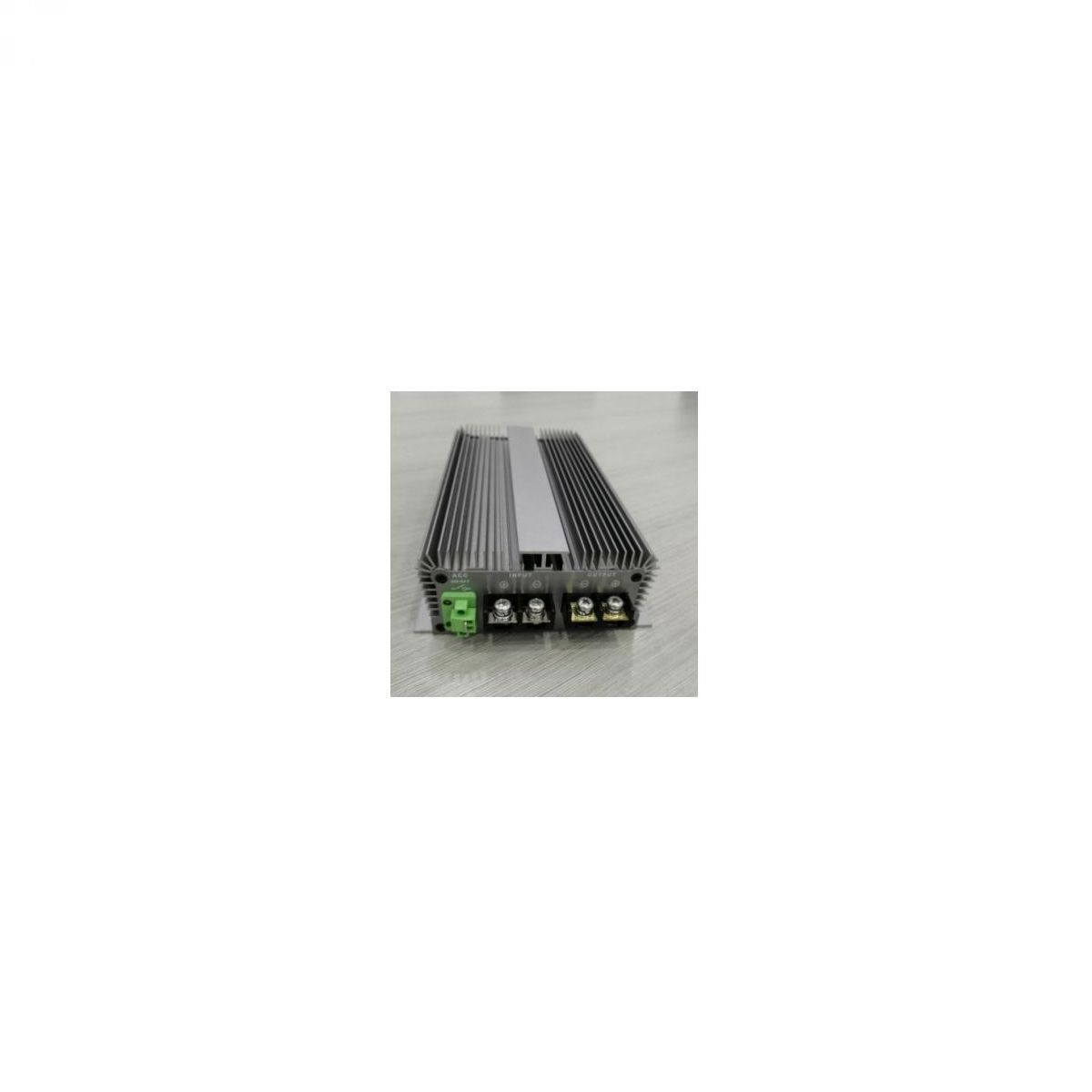

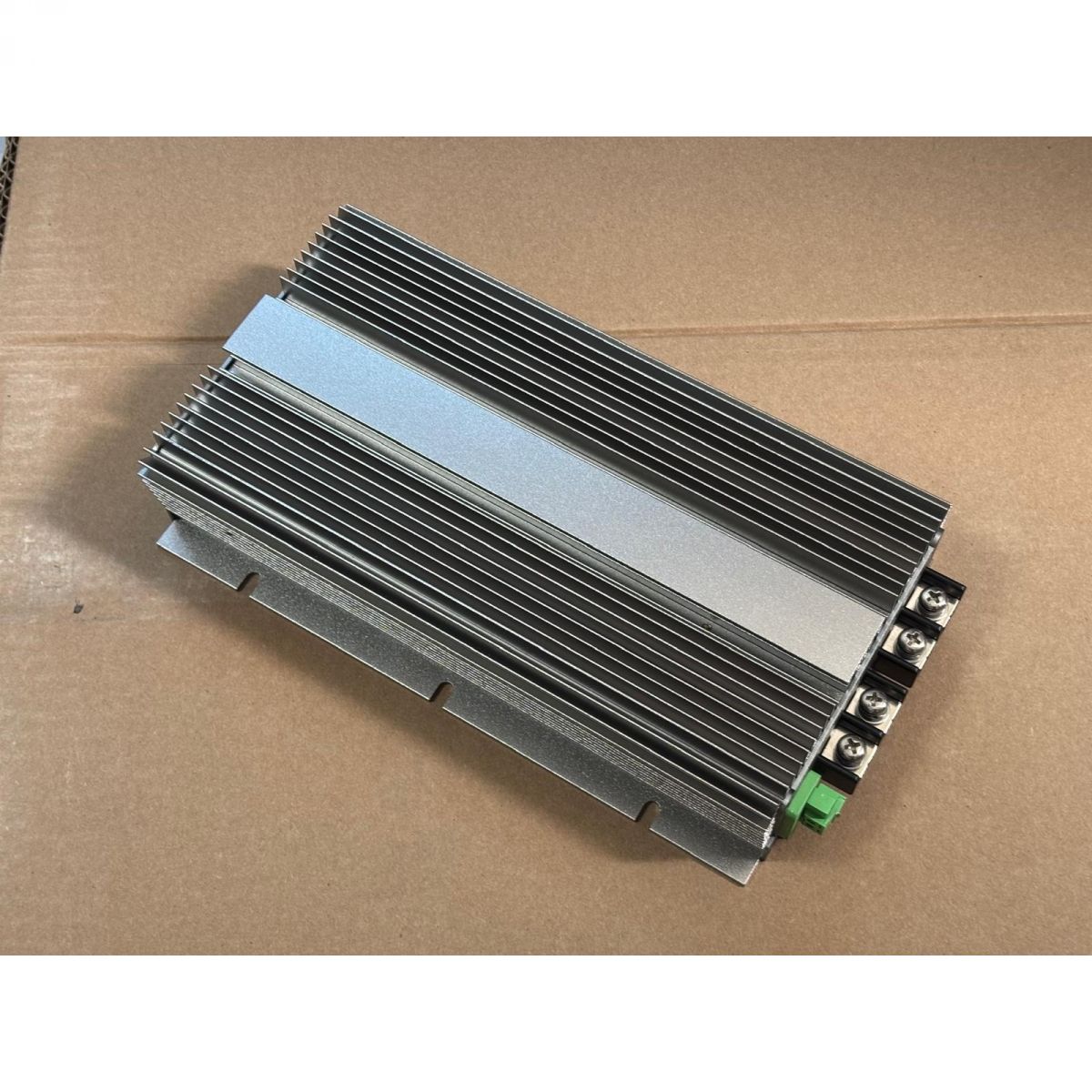

RoyPow DC-DC punjač LifePo4 baterija 12-24V 20A
C12-24/20A

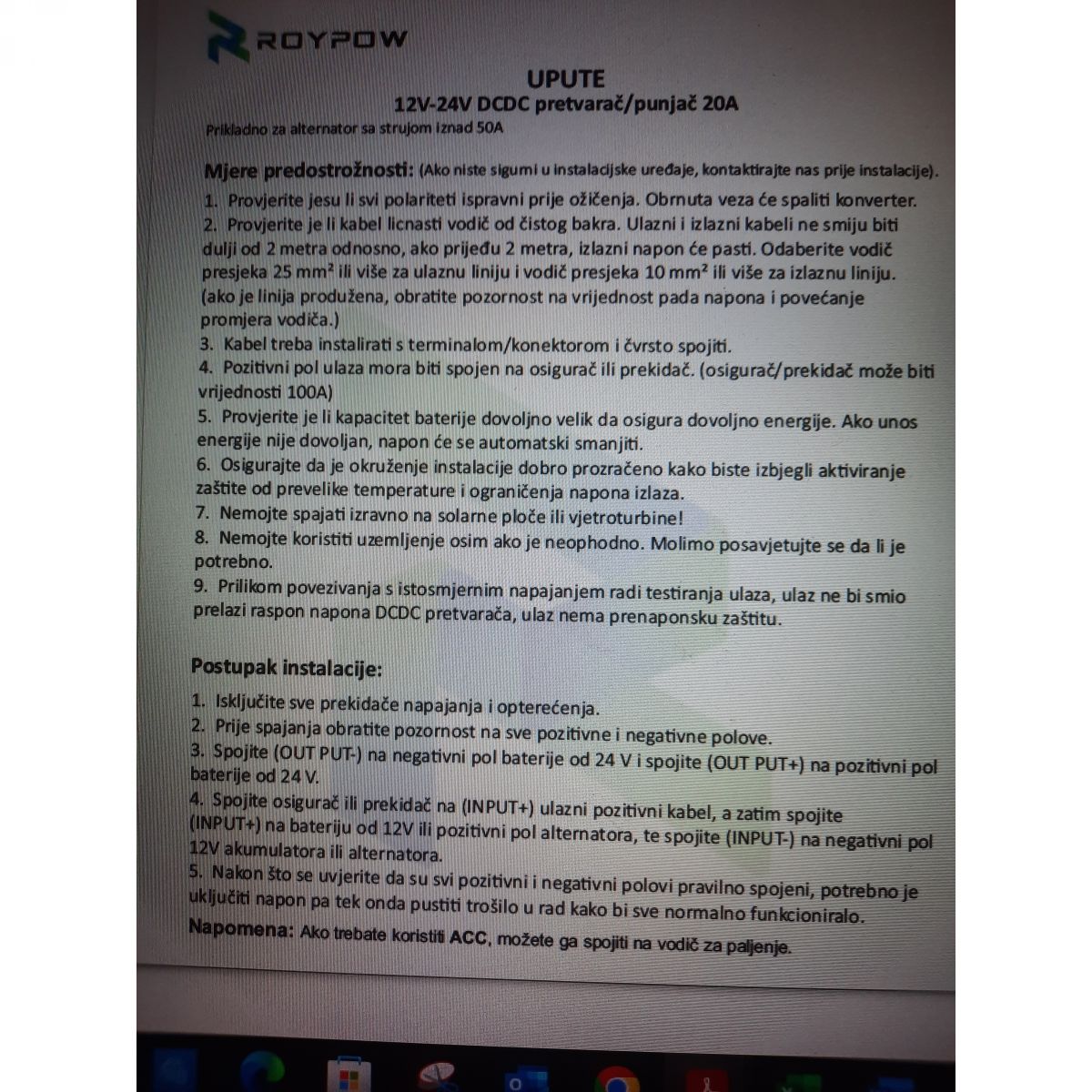

UPUTE
12V-24V DCDC pretvarač/punjač 20A
Prikladno za alternator sa strujom iznad 50A
Mjere predostrožnosti: (Ako niste sigurni u instalacijske uređaje, kontakrajte nas prije instalacije).
1. Provjerite jesu li svi polariteti ispravni prije ožičenja. Obrnuta veza će spaliti konverter.
2. Provjerite je li kabel licnasti vodič od čistog bakra. Ulazni i izlazni kabeli ne smiju biti dulji od 2 metra odnosno, ako prijeđu 2 metra, izlazni napon će pasti. Odaberite vodič presjeka 25 mm² ili više za ulaznu liniju i vodič presjeka 10 mm² ili više za izlaznu liniju. (ako je linija produžena, obrate pozornost na vrijednost pada napona i povećanje promjera vodiča.)
3. Kabel treba instalirati s terminalom/konektorom i čvrsto spojiti.
4. Pozitivni pol ulaza mora biti spojen na osigurač ili prekidač. (osigurač/prekidač može biti vrijednosti 100A)
5. Provjerite je li kapacitet baterije dovoljno velik da osigura dovoljno energije. Ako unos energije nije dovoljan, napon će se automatski smanjiti.
6. Osigurajte da je okruženje instalacije dobro prozračeno kako biste izbjegli aktiviranje zaštite od prevelike temperature i ograničenja napona izlaza.
7. Nemojte spajati izravno na solarne ploče ili vjetroturbine!
8. Nemojte koristiti uzemljenje osim ako je neophodno. Molimo posavjetujte se da li je potrebno.
9. Prilikom povezivanja s istosmjernim napajanjem radi testiranja ulaza, ulaz ne bi smio prelaziti raspon napona DC DC pretvarača, ulaz nema prednaponsku zaštitu.
Postupak instalacije:
1. Isključite sve prekidače napajanja i opterećenja.
2. Prije spajanja obratite pozornost na sve pozitivne i negativne polove.
3. Spojite (OUT PUT-) na negativni pol baterije od 24 V i spojite (OUT PUT+) na pozitivni pol baterije od 24 V.
4. Spojite osigurač ili prekidač na (INPUT+) ulazni pozitivni kabel, a zatim spojite
(INPUT+) na bateriju od 12V ili pozitivni pol alternatora, te spojite (INPUT-) na negativni pol
12V akumulatora ili alternatora.
5. Nakon što se uvjerite da su svi pozitivni i negativni polovi pravilno spojeni, potrebno je uključiti napon pa tek onda pustiti trošilo u rad kako bi sve normalno funkcioniralo.
Napomena: Ako trebate koristiti ACC, možete ga spojiti na vodič za paljenje.
